Что представляет собой лазерное сканирование фасадов и какие задачи оно решает?

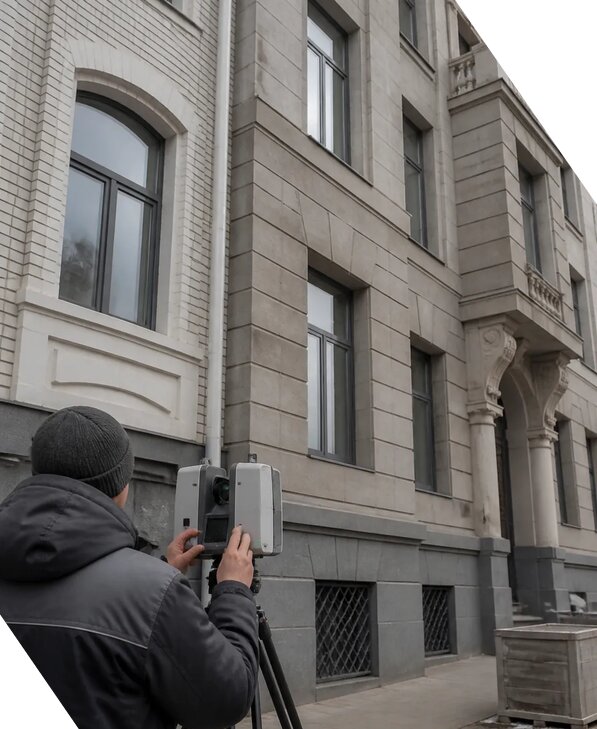

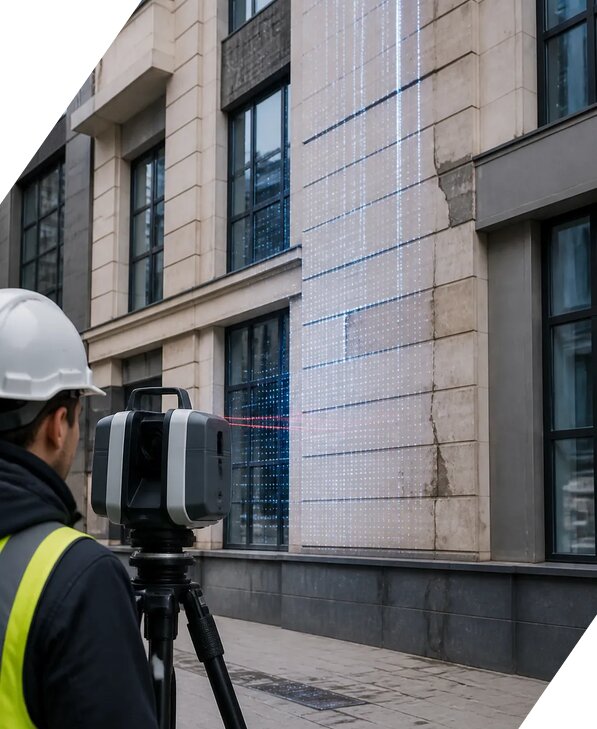

Лазерное сканирование фасадов представляет собой комплекс инструментальных измерений, при котором специальное измерительное оборудование фиксирует пространственное положение миллионов точек на поверхности здания. В результате формируется цифровая копия объекта, отражающая его фактическую геометрию с высокой точностью. В отличие от традиционных обмерных работ, выполняемых по отдельным сечениям и контрольным точкам, лазерное сканирование позволяет получить непрерывную картину фасада, включая сложные участки, декоративные элементы, выступы, ниши, карнизы, колонны, оконные проемы и зоны примыкания конструкций.
Методика проведения обследования подбирается с учетом высоты здания, архитектурной сложности, доступности фасадов, требований технического задания и цели работ. Сканирование применяют для подготовки обмерных планов, фасадных чертежей, разрезов здания, проектирования реконструкции, реставрации, утепления и ремонта. Полученные данные помогают определить геометрию фасада, выявить отклонения от проектных решений, зафиксировать деформации, проконтролировать качество монтажа облицовки и оценить соответствие требованиям нормативной документации.
В Калининграде специалисты компании ЭкспертизаРоссия проводят обследования с применением современного измерительного оборудования и выполняют камеральную обработку результатов. При необходимости данные дополняются визуальным контролем, фотофиксацией и натурными измерениями. За счет этого заказчик получает не просто облако точек, а понятный комплект материалов для дальнейших проектных, ремонтных или экспертных работ. По итогам может быть подготовлен протокол результатов и техническое заключение с описанием выявленных особенностей, обнаруженных отклонений и рекомендаций по дальнейшим действиям.
Какая точность обеспечивается при лазерном сканировании фасада?
Точность сканирования зависит от класса оборудования, расстояния до объекта, условий проведения работ, отражающих свойств поверхности, количества станций и требований технического задания. При грамотной организации процесса лазерное сканирование обеспечивает значительно более полный и достоверный результат по сравнению с выборочными ручными измерениями. Каждая точка фасада получает пространственные координаты, благодаря чему можно анализировать не только размеры отдельных элементов, но и общую геометрию поверхности, взаимное положение конструкций и величину отклонений.
Перед началом работ специалисты определяют необходимые параметры точности, подбирают места установки сканера, выполняют привязку к единой системе координат и устанавливают контрольные ориентиры. После завершения полевых измерений проводится регистрация сканов, проверка взаимного совпадения станций, удаление посторонних объектов и оценка погрешности измерений. Такой подход позволяет своевременно обнаружить ошибки, связанные с вибрациями, движением транспорта, погодными условиями или недостаточной видимостью отдельных зон.
Важно учитывать, что лазерное сканирование не отменяет требований к профессиональной обработке данных. Итоговая точность определяется не только характеристиками прибора, но и квалификацией специалистов, методикой проведения, качеством исходной геодезической основы и задачами обследования. Для контроля отклонений фасада, подготовки обмерных чертежей и проектирования обычно формируется отчет с указанием примененного оборудования, условий измерений, системы координат и допустимых отклонений. В работе могут использоваться результаты измерений, полученные при повторной проверке отдельных участков. Это повышает надежность материалов и позволяет использовать их для проектных решений, экспертной оценки и лабораторного контроля, если такая необходимость предусмотрена техническим заданием.
Какие документы и материалы можно получить по результатам сканирования фасадов?
Состав итоговой документации определяется назначением обследования и требованиями технического задания. Базовым результатом является зарегистрированное облако точек, по которому создается цифровая модель или цифровая копия объекта. На ее основе специалисты формируют графические и текстовые материалы, пригодные для проектирования, реконструкции, ремонта, технической инвентаризации и контроля фактического состояния здания.
В состав комплекта могут входить следующие материалы:
обмерный план и обмерные чертежи с указанием основных размеров;
фасадные чертежи с отображением проемов, выступов, декоративных элементов и линий сопряжения;
поэтажные планы и планы помещений, если сканирование выполнялось также внутри здания;
разрезы здания с отметками высот, толщинами конструкций и пространственным положением элементов;
ортофотопланы фасадов и цветные визуализации облака точек;
модель в согласованном программном формате и исходные данные измерений;
таблицы выявленных отклонений и ведомости дефектов;
техническое заключение с выводами и рекомендациями.
По согласованию материалы передаются в формате DWG, PDF, E57, LAS или в другом формате, предусмотренном проектной организацией. Для архитекторов и конструкторов особенно важны фасадные чертежи, планы и разрезы здания, а для технических специалистов контрольные сечения, ведомости отклонений и сведения о фактической геометрии. Если обследование проводится перед реконструкцией, результаты позволяют сократить количество повторных выездов и снизить риск ошибок при разработке проектной документации.
Документы оформляются с учетом действующей нормативной документации и цели работ. При необходимости компания включает в комплект фотофиксацию, описание условий обследования, сведения об использованном оборудовании, результаты инструментальных измерений и протокол результатов. Если требуется подтверждение строительных характеристик материалов, лазерные данные могут применяться совместно с испытаниями, которые выполняет аккредитованная лаборатория.
Можно ли с помощью лазерного сканирования выявить отклонения и дефекты фасада?
Лазерное сканирование эффективно выявляет пространственные отклонения фасада от проектных, нормативных или заданных контрольных значений. Метод позволяет определить наклоны стен, прогибы, выпучивания, смещения отдельных участков, нарушение плоскостности облицовки, перепады между соседними элементами и неточности установки оконных, дверных или вентиляционных конструкций. При сравнении облака точек с проектной трехмерной моделью формируется карта отклонений, на которой проблемные зоны отображаются с помощью цветовой шкалы и числовых значений.
При этом важно правильно разделять задачи геометрического контроля и оценки технического состояния. Лазерный сканер фиксирует форму, положение и размеры видимых поверхностей, но не определяет прочность материала, глубину скрытых пустот, состав конструкции или наличие внутренних повреждений. Поэтому при обследовании фасада лазерные измерения часто дополняют визуальным контролем, простукиванием, тепловизионной диагностикой, обследованием узлов крепления и лабораторными испытаниями материалов. Испытательное оборудование подбирается отдельно, если требуется определить прочностные характеристики, водопоглощение, морозостойкость или другие параметры.
В ходе работ специалисты фиксируют фактическое состояние фасада, сопоставляют результаты измерений с проектными отметками и требованиями нормативной документации. Особое внимание уделяется зонам примыкания, деформационным швам, парапетам, карнизам, облицовочным панелям и местам прохождения инженерных коммуникаций. Полученные данные помогают определить, какие участки требуют дополнительной проверки, ремонта или усиления.
По завершении анализа заказчик получает графические схемы, ведомость отклонений и техническое заключение. В нем указываются обнаруженные несоответствия, их расположение, ориентировочные размеры, возможные причины и рекомендации по дальнейшему контролю качества. Работы могут быть выполнены компания в Калининградской области с учетом местных условий, высоты здания и требований к безопасности.
Как используется результат лазерного сканирования при проектировании ремонта или реконструкции фасада?
Результаты лазерного сканирования позволяют проектировщикам работать не с приблизительными данными, а с точной информацией о фактическом состоянии здания. Это особенно важно для объектов со сложной архитектурой, значительными отклонениями от первоначального проекта, многочисленными реконструкциями и участками, где доступ к фасаду ограничен. Полученная цифровая модель показывает реальное положение стен, проемов, декоративных элементов, инженерных коммуникаций, ограждений, козырьков и других конструкций. На ее основе можно подготовить исходные данные для проектирования ремонта, реконструкции, реставрации, утепления или замены облицовки.
Использование сканирования помогает решить несколько практических задач:
уточнить размеры и высотные отметки фасада;
сформировать обмерный план, поэтажные планы и разрезы здания;
разработать фасадные чертежи без повторного выполнения большого количества ручных измерений;
определить объем облицовочных и ремонтных материалов;
проверить соответствие фактической геометрии проектным решениям;
выявить зоны, где потребуется выравнивание, усиление или изменение узлов крепления;
согласовать расположение инженерных коммуникаций и технологических элементов;
снизить риск коллизий между архитектурными, конструктивными и инженерными решениями.
При подготовке проектной документации данные передаются в согласованной системе координат и формате. Для чертежей часто используется формат DWG, а для трехмерной координации применяются облака точек и модели в специализированных программах. Проектировщик может выполнять сечения в нужных местах, измерять расстояния между элементами и проверять сопряжения без постоянного присутствия на объекте.
Стоимость работ рассчитывается с учетом площади, этажности, сложности конфигурации и состава документации. Ориентировочная цена может составлять от 25295 руб/м², однако окончательный расчет выполняется после анализа исходных данных. При заказе услуги под ключ скидка от 15 процентов. Отправьте запрос КП Денису Аркадьевичу. Дополнительную информацию можно уточнить по телефону +7 931 105-63-33. Компания работает Пн-Пт 09-18 Сб-Вс вых..
